Een stukje tekst over de coax loop-antenne, een ding van 150 vierkante meter!!! Honderden langegolf bakens
mee ontvangen, het artikel is gepubliceerd in de ELECTRON van februari 1999.
Lange tijd terug te vinden als een platte tekst backup kopie op de WERON (Website Experimenteel Radio ONnderzoek) van de Veron Afdeling 66 Woerden. Maar na een server migratie is vrijwel geen enkel oud artikel nog te vinden, jammer.
Maarrrr, hetzelfde "coax-loop" stukje uit ELECTRON van februari 1999 van PE1ABR,
Dit is het origineel in drukwerk PDF kwaliteit.
Nog een stukje drukwerk origineel uit ELECTRON van januari 1997 van PE1ABR,
deze keer over het "idiot proof" maken van zelfbouw voedings apparaten, ook in PDF.
In 2009 is er twee keer een publicatie geweest in Electron, alletwee EMC problemen. In mei ging het over het lastige onstoren van een HF lantaarnpaal lamp. Die staat nog steeds storingvrij te branden naast de antennes van Cor PG9HF (nu PG0S).
Van hem is het laatste woord en edit in het artikel en Cor heeft ook de bijbehorende foto's gemaakt.
In september 2009 was het weer raak met storing bij Cor op de apparatuur. Nu bleek iemand in de buurt een vogelkooi van schrikdraad voorzien te hebben. Dat tikte er lustig op los en werd behoorlijk hinderlijk. Een aantal verschillende types absorbtie zelfinductie (op ringkernen vanzelfsprekend, met lage parasitaire C) in serie smoorden de storing volledig.
Weer stof voor een artikel !
Cor PG9HF (nu PG0S) heeft ook nu de bijbehorende foto's gemaakt.
En weer een publicatie, nu uit ELECTRON van november 2012 van PE1ABR,
dit maal over het ontwerptraject voor een meetopstelling om zeer nauwkeurig (tot minstens -100 dB) 455 kHz IF filters te meten, ook in PDF.
En hier een directe link naar de bijbehorende webpagina, veel uitgebreider dan in het artikel.
Er is ook nog een sub-publicatie verschenen in ELECTRON van oktober 2012 ,
een methode om bijbehorende onbekende 455 kHz IF trafo's te meten.
En ook hier een directe link naar de bijbehorende webpagina, ook weer uitgebreider dan in het artikel.
Na de publicatie van "Het Meetstopcontact" van PA0JBB in Electron maart 2017, dacht ik: "Dat moet ik ook maken. Da's een handig hulpstukje!" Onder de link die ik geef zit een bewerkte versie van dat artikel. Er zat in de 03-2017 publicatie een verkeerd plaatje, ik heb het plaatje uit een latere correctie ingeplakt in het originele artikel, dat daardoor hierbij gecorrigeerd is!!!
Het hulpstukje is vooral handig om van een aantal LED en PL-lampen de netstroom veilig te kunnen meten, ook met de scoop. Al vrij snel kwam de behoefte voor meer gespecialiseerde (zelfgebouwde) hulp middelen, zowel IN het kastje als extern. Intern een eigen afgeschermde stroomtrafo en later ook nog een universele spanning_stroom_power meetmodule met een tweede stroomtrafo in de open ruimte rechts boven. Extern o.a. een passieve 10x stroom-meethulp-lusjes en een speciale (OPAMP versterkte) "turbo" afgeschermde stroom-trafo, speciaal voor lage stromen. Deze moet perfect werken op 50 Hz (en die ook goed werkt op zeer lage blokgolf-achtige frequentie aandelen, dat zijn rechte horizontale stukken tussen parabool pulsen = 3e harmonischen stroom) en daarbij ook nog goed werkt zonder VLF ruis tot bijvoorbeeld 100 kHz.
Het inzakkende blokdeel valt pas op (op de oscilloscoop) als je een een Hall-tang (DC en AC) output vergelijkt met een aantal AC-only tangen.
Het platte dak van een vervormde sinus zakt behoorlijk in met een minder goede stroomtrafo (ABB/Fluke/YHDC tang/module)! En met de stroom-meet-module na mijn berekeningen en met mijn ontwerp dus vrijwel NIET! Dat komt door een hoge eigen zelfinductie gekombineerd met een zo laag mogelijke afsluit weerstand.
Een extract daarvan is gepubliceerd in de Electron van augustus 2017.
Mijn aanvullende onderzoeks-info is, ook na half 2017, nog behoorlijk gegroeid en terug te lezen op de Engelstalige experimenteer/radio pagina. Kijk via de directe #inspring# link voor het volledige verhaal met plaatjes met extra uitleg.
Mijn grootste ontdekking/verbazing is dat condensator stroombegrensde LED-lamp-stromen, overdag vol met zonnepaneel EMC resten en netvervuiling, 's nachts totaal anders zijn dan overdag! Het blijkt dat je NOOIT normaal de echte 50Hz LED-stroom kunt meten! De aanwezige netvervuiling wordt gewoon weggezogen door zo'n LED lamp!
Dit deed mij weer een 300 Hz net-low-pass meet-filter ontwerpen......
Later nog voorzien van een 150 Hz zuigfilter parallel aan de uitgang.
Zouden dit type LED-lampen eerder sneuvelen doordat ze overbelast raken wanneer er een groot aandeel EMC storing aanwezig is?
|
|
| De PDF link |
Wat stelt het voor..... |
1)
2)
3)
4)
|
S-meter signaalnivo's vergelijkings tabellen voor HF. Die in het Veron Vademecum zijn helaas niet volledig genoeg.
In de 2016 versie staat zelfs een ongelukkige fout ==> 6x hetzelfde getal voor het spanningsnivo. Dat kan dus niet.....
In het Veron Vademecum staat een S-meter tabel met de bijbehorende signaal nivo's. Al bij de vorige versie in 2010 heb ik bij de editors opgemerkt dat die niet voldoende info bevat. Een extra kolommetje dBuV ontbreekt. In de 2016 versie is het niet anders. Het is zelfs erger, zie hierboven.
Sommige meetgeneratoren met "digitale" uitgangsnivo aanwijzing zijn namelijk niet geijkt in dBm, maar in dBuV.
Dat staat er weer niet in...
Verder is het handig véél meer tussenwaardes te hebben, makkelijk bij het verrichten van metingen.
Tijdens het werken met mijn eigen versie van deze tabel zijn er meerdere versies ontstaan. Hier zijn er drie!
1) Als extra inlegvelletje voor in het boek.
2) Als uitgebreidere versie.
3) Als gemaximaliseerde versie, niet alleen dBuV, ook kolom dBmV toegevoegd.
Geplastificeerd bij de afregel generator. Past nog net op 1 vel A4.
4) Ja, en nu ook een 6e edit versie, uitgebreid met de VHF S-punten en een paar extra regels. Nu past het NIET meer op 1 A4 kant. Tekst wordt veel te klein. Maar met een handige knip aktie en pielen met de marges kan het precies tegenover elkaar op een dubbelzijdige A4. Druk af met maximaliseren. En plastificeren.
Hiernaast staan ze allevier in PDF!
LET OP:
kortegolf S-punten (< 30 MHz) in deze lijstjes zijn een factor 10 hoger dan gebruikelijk voor VHF (> 30 MHz)!!
Toegevoegd in de laatste edit versie
Dus:
< 30 MHz
S9 = 34 dBuV , -73 dBm en 50 echte uV
en > 30 MHz
S9 = 14 dBuV , -93 dBm en 5 echte uV
een mooi vergelijkings lijstje staat hiernaast in PDF
Het is een bestand geplukt uit een PPT van ON7MF, de S-meter.
op deze ene pagina de verschillen tussen HF en VHF S-meter aanwijzing.
|
|

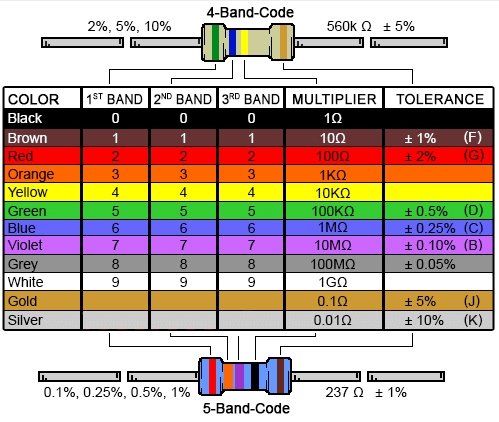

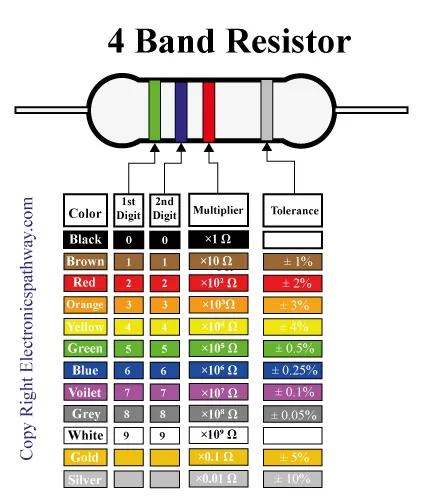

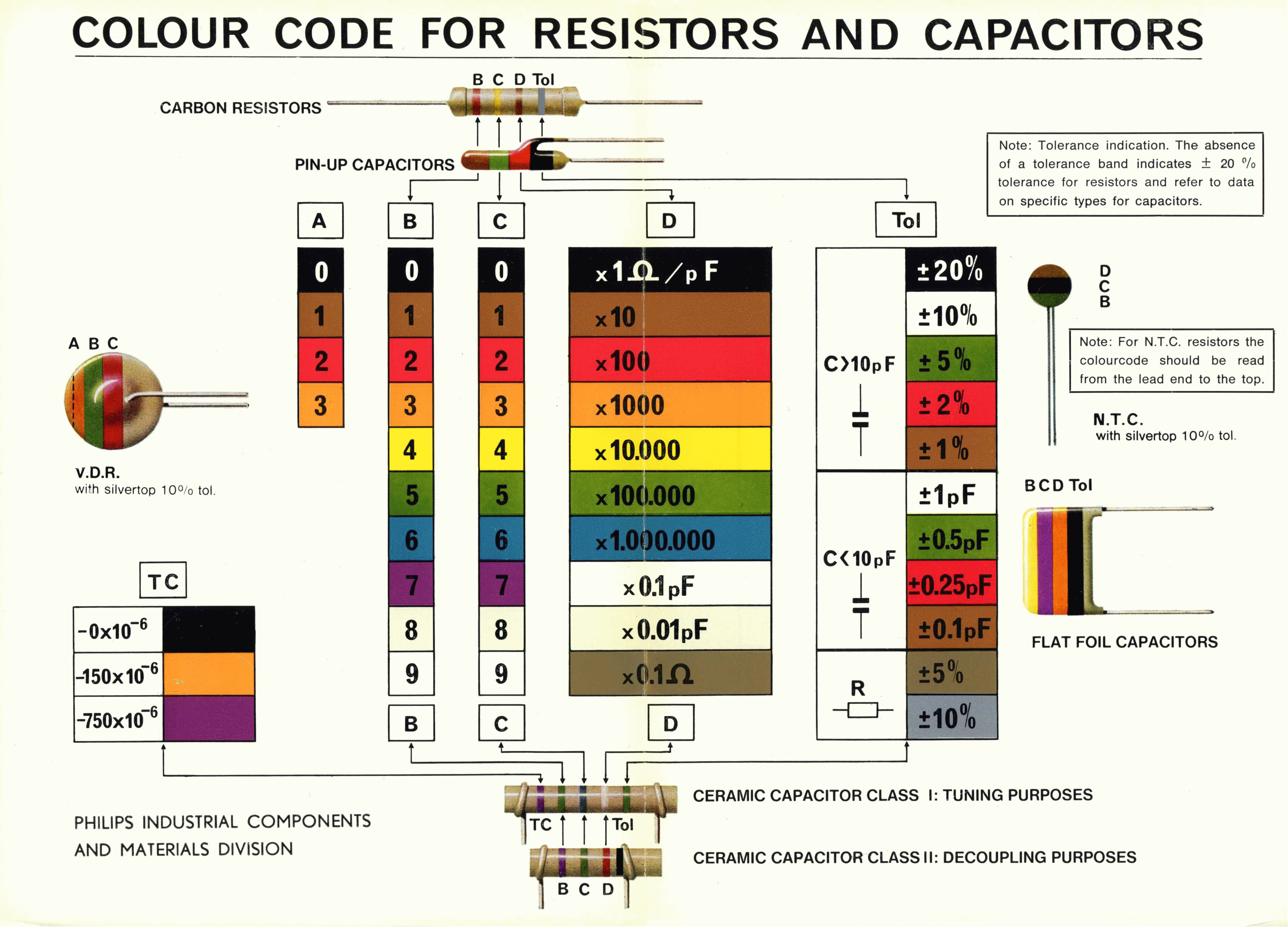

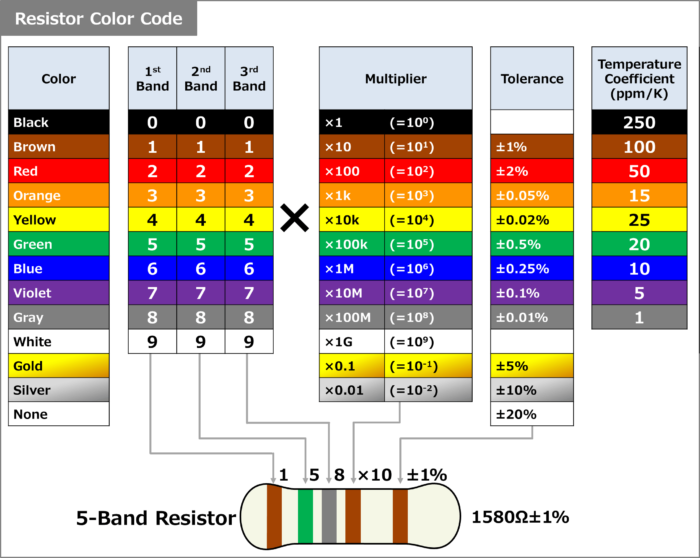

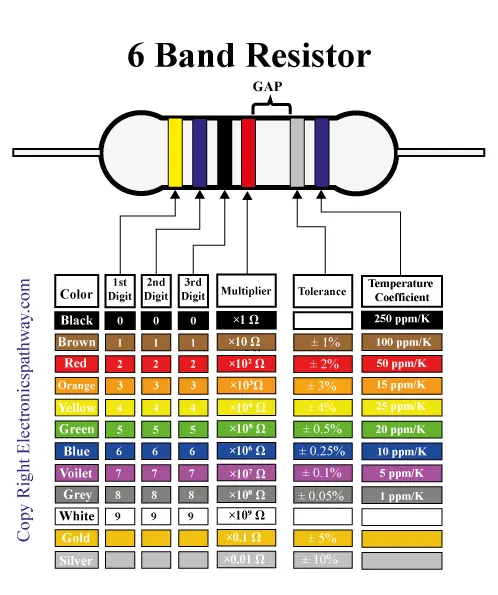

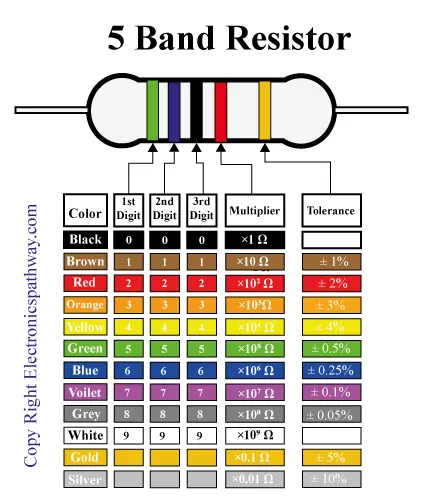

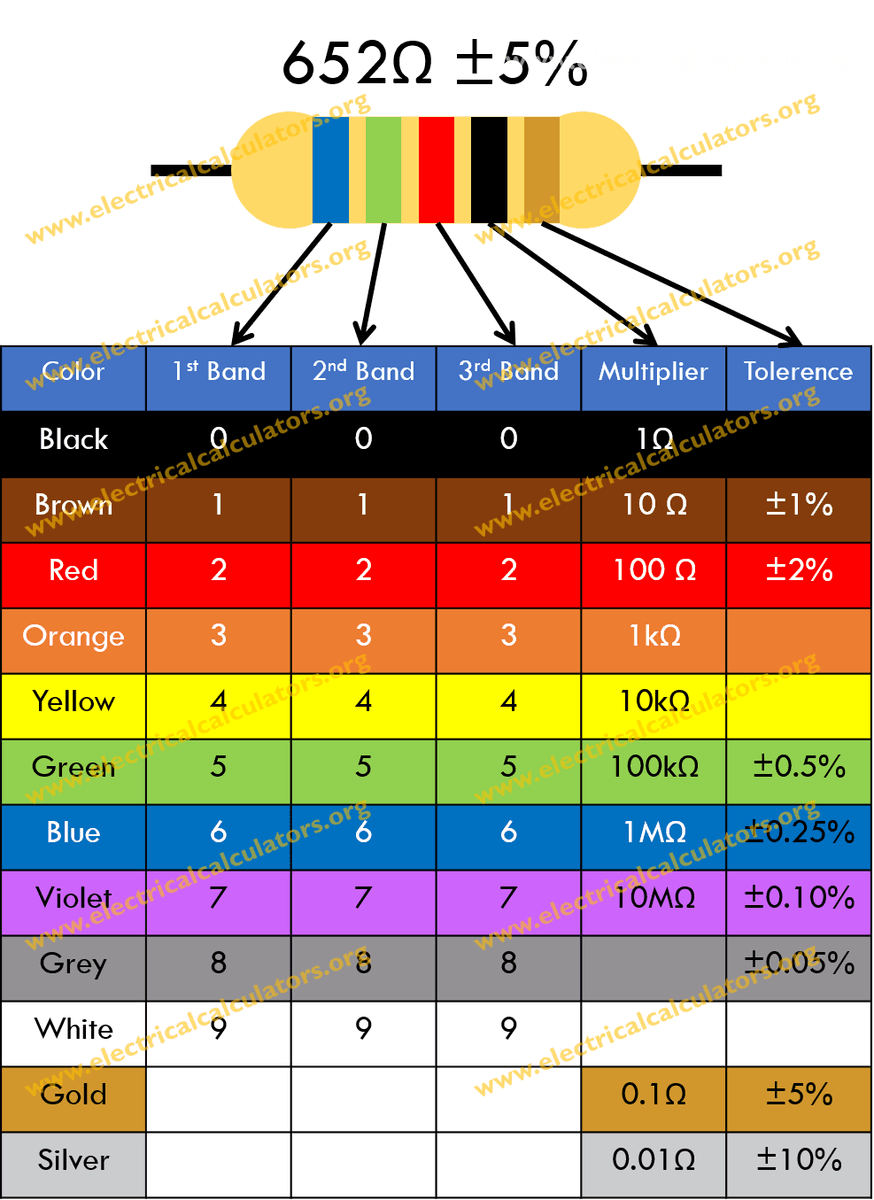

Aanvullende tabellen met dBm en milliVolt verhoudingen.
Er zijn er vele te vinden op het WEB, hier staan de meest handige varianten bij elkaar.
1) POWER_DBM-mV_TABLE.PDF van Mini-Kits.
2) AN40-012.pdf van Mini-circuits, blz. 110 uit hun boek.
3) ARRL Voltage_2_Power_conversion_table met American wire gauge, PI en T bladzijde er aan vast
(aanbevolen als voor- en achterkant van het velletje dus).
|
|
|
Een ingescande dB tabel uit een heel oud pocket boekje.
|
|
|
Een hele nette en scherpe Smith-Chart van Black Magic design.
Voor de liefhebber dus.....
|
|
|
De tabel met de Z van ontstoor en HF spoelen - nieuwe 4e versie
Let op erg kleine ZINLOZE en onrealistische Z waardes.
Bij erg grote waardes is de Z van de C van de bedrading, gesteld op bijv. 2,5 pF, al lager dan de inductie Z.
Ook vergeleken met de Z van 10 pF kun je deze L-waarden beter niet toepassen.
Lang voor deze frequentie is er ook al sprake van parallel resonantie met de wikkeling capaciteiten.
Vermijdt dus in ontwerpen de rode, violette en blauwe gebieden, en blijf er zeker uit de buurt!
Meerdere kleine in serie parallel met ieder een eigen demp R (bijv. 470 - 1000 ohm), is een betere breedband oplossing.
Dit wordt ook zo toegepast in de professionele EMC LISN net-impedantie meet-modules.
|
|
|
De tabel met voornamelijk de Z en bijbehorende lekstroom van 230V condensatoren - vernieuwde versie 2
Houdt er rekening mee dat lang voordat de laagste Z bereikt is er al sprake is van serie resonantie en de C na die frequentie NIET meer werkt zoals het de bedoeling is. In sommige gevallen dus doelbewust 3 totaal verschillende waardes parallel zetten! (bijv. in de verhouding 1, 103,, 106)
De "lek" stroom van de grotere C's kun je ook zien als "werk" stroom , als serie Z voor bijvoorbeeld LED verlichting of een laagspannings voeding direct op het lichtnet. Dit wordt meer toegepast dan je denkt!!!
LET OP: je moet voor de juiste stroom wel rekening houden met de lagere werkspanning van 230V - "devicespanning" ! In de tabel de MAX. stroom bij directe aansluiting op de 230V.
|
|
|
De HF tabel met de Z van ontkoppel en koppel condensatoren - 3e versie
Let op erg kleine onrealistische Z waardes.
Ook hier geldt hetzelfde als de vorige tabel:
Voordien heb je al last van serie resonantie en weer oplopende Z door de zelfinductie van de aansluitdraden.
De C werkt dan NIET meer zoals het de bedoeling is.
Voor de beste ontkoppeling dus doelbewust minimaal 3 totaal verschillende ontkoppel C-waardes parallel zetten! Bijv. in de verhouding 1, 103,, 106, en eventueel nog een elcootje. Die variatie van C's parallel hebben dus wel degelijk nut.
|
|
Een aantal tabellen voor de programmeur, geplukt van het web, die na mijn edit/bewerking ook weer mooie infosheets vormen! Daarvoor zeer zeker NIET!
1) De standaard ASCII tabel, voor en achterkant voor één info sheet.
2) Vergelijk Decimaal, Hex, Octaal en Binair.
3) Een aantal handige HTLM codes.
4) Twee varianten van de Microsoft code tabellen, page 850 (Windows) en page 437 (DOS/CMD), voor en achterkant vel.
Met het commando CODEPAGE is in een batch/CMD te schakelen voor de juiste tabel weergave in een DOS venster.
Hoewel dat vrij vaak niet goed lukt.....
|
|
Informatie betreffende "dikke" EPROMS.
Sommige fabrikanten hebben afwijkingen in de aansluitingen die NIET uit het typenummer blijken.
Dit betreft dan het "standaard" typenummer van de ene fabrikant t.o.v. de andere. Het typenummer is soms juist foutief gekozen voor de ROM compatibele variant met JEDEC aansluitingen.
Zowel een tabel voor 8 bits als 16 bits EPROM's.
|
|
|
Hardware vergelijkings info uit lang vervlogen tijden, vrijwel ALLE kleine PROMS en PALS en mini RAM's bij elkaar!!
Er is een miniatuur boekje van gemaakt. Meer dan 50 industrie standaarden beschreven.
|
|
|
Een oude coax tabel van het web in Kladblok formaat aangemaakt.
Kan toch nog zijn nut hebben, dus erbij gezet.
|
|
|
Mijn eigen versie lekstroom tabel, alleen voor moderne elco's.
Voor recent gefabriceerde Alu elco's en 25 graden omgeving: in dit geval is I-lek veel kleiner dan 0,01 x C x U. Wanneer de formule waarde kleiner is, is min. 0,5 uA toch toelaatbaar. Drie uitvoer versies in 1 PDF.
Voor klasse tantalium is 0,8 maal deze waarde normaal (en ook min. 0,5 uA).
Voor standaard druppel tantaal is 1,5 maal de waarde en min. 1 uA standaard.
De tabel is dus een algemene richtwaarde.
|
