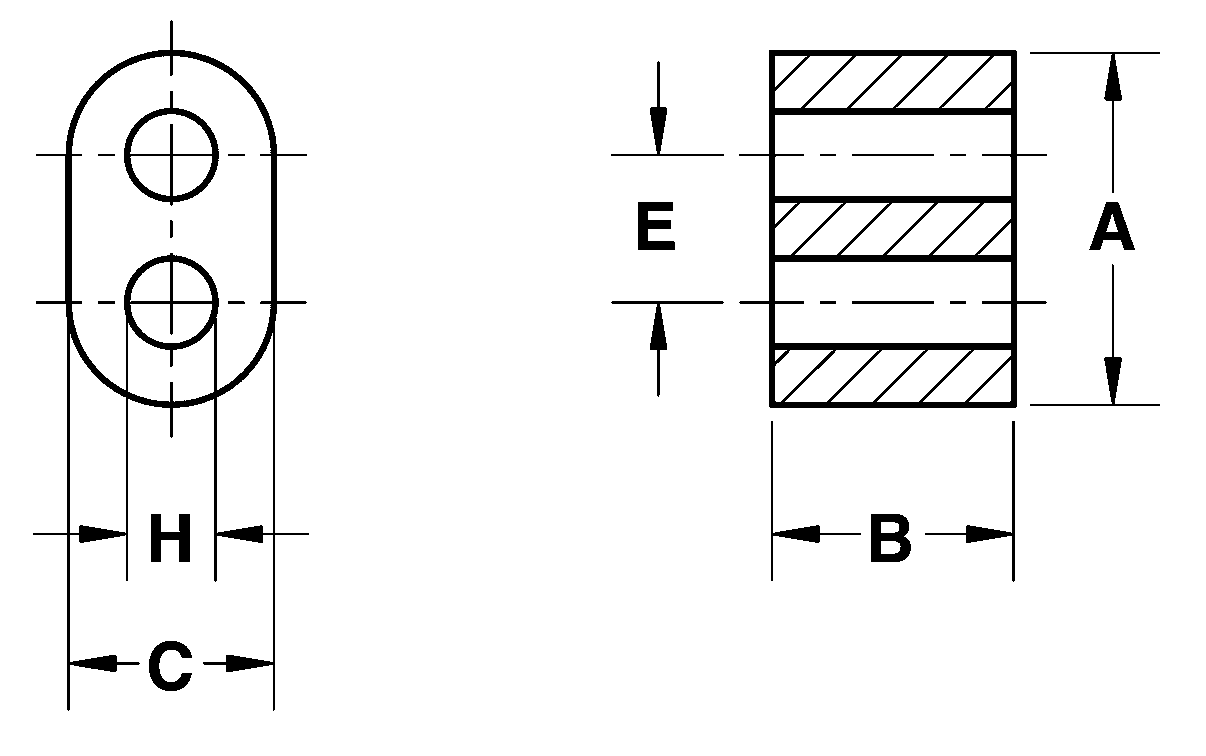

Inleiding Ferriet varkensneusjes zijn er er in meerdere maten / groottes. Het meest zie je de 14 x 14 mm blokjes., meestal 7 of 8 mm dik, met 4 mm gaten. Bij zender eindtrappen zie je veel grotere, maar vanwege de prijs zie je dan ook vaak 2 pijpjes naast elkaar. Het materiaal type kan vanalles zijn, maar is uitgedund tot slechts een paar "smaken". Voor de laagste frequenties - onder de 10 MHz, of onder de 1 MHz, zie je MnZn materiaal, type "73" bijvoorbeeld (verliesarmer ook "77"), mu ervan is zeker boven de 2000. Hiervan zou je (alleen bij MnZn) nog een bepaalde Ri aan het ferriet kunnen meten, aan de andere materialen, vele types NiZn, meet je niets. Voor erg hoge frequenties, en vooral voor antieke Z trafo's (VHF 75 - 300 Ohm) werd vroeger het verlies armste materiaal gebruikt. Van het type "61" of zelfs een nog lagere mu (dan +/- 50), type "67". De genoemde getallen zijn allen Fair-Rite of Amidon "type" aanduidingen. Bij ex-Philips is dit voor "61" bijv, type 4C65 (ooit paars). Mu van die "61" (en 4C65) zit tussen de 120 en 160. Het meest gebruikte materiaal tegenwoordig is NiZn van het type "43". Bij Philips heet dit materiaal 4A11 (rose ringen ooit). Dit is ideaal gebleken voor mantelstroom smoring. Zowel een bij oplopende f lang aanwezige L-aandeel, samen met een sterk aanwezig verlies (R-) aandeel, beiden ondersteunen elkaar in de smoor werking. Dit type kom je dus in meerdere variaties in mu tegen, die waarde zit grofweg tussen de 500 en 1000. En nogmaals: je meet GEEN ferriet Ri. Zie enkele zelfinductie Ui plaatjes |
|
|

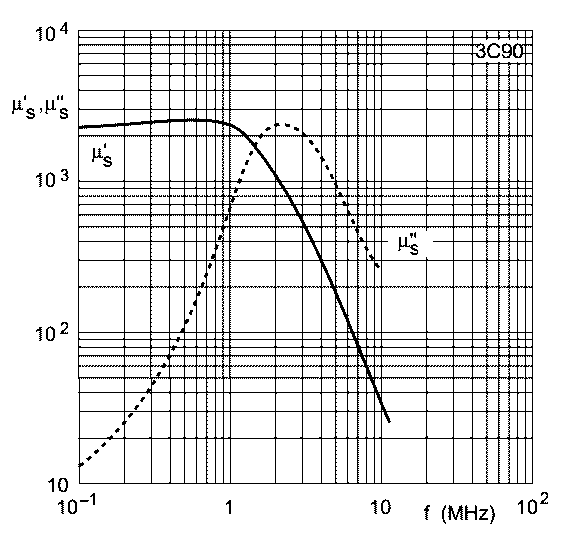

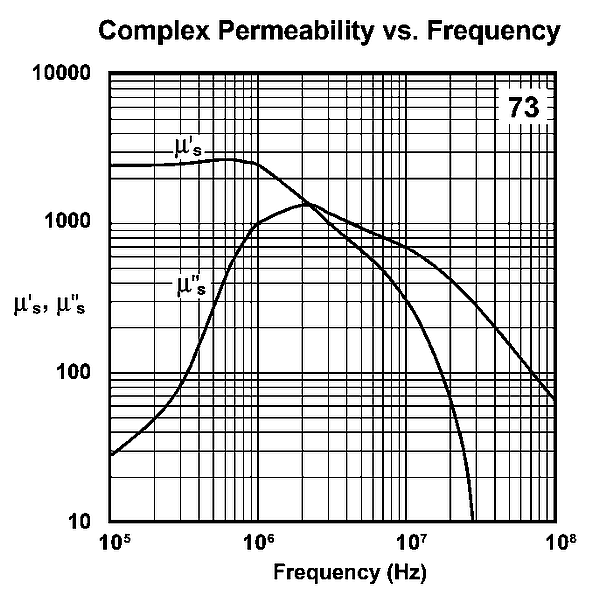

↑ Fair_Rite / Amidon 73 NIET goed vergelijkbaar Let op f-schaal tov 77 verhoogde verlies rug ! ex-Philips gebruikt nu 3C90 |
↑ Fair_Rite / Amidon 77 vergelijkbaar met ex-Philips 3F3 blauw. Is zeldzaam als neus, vergelijk met 73 |
↑ Fair_Rite / Amidon 43 vergelijkbaar met ex-Philips 4A11 rose verhoogde verlies rug ! |
↑ Fair_Rite / Amidon 61 vergelijkbaar met ex-Philips 4C65 violet |
|

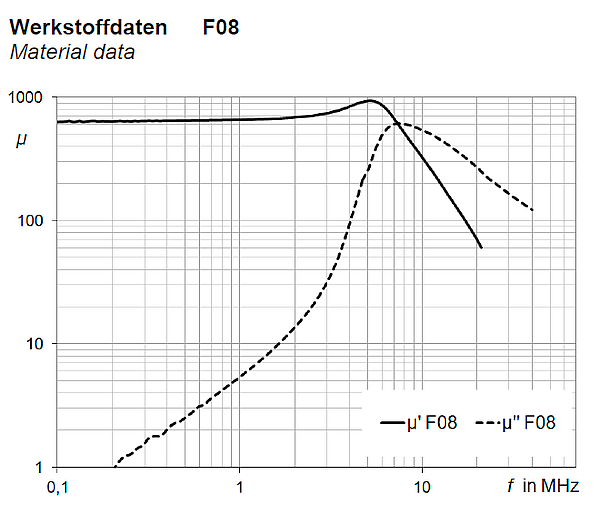

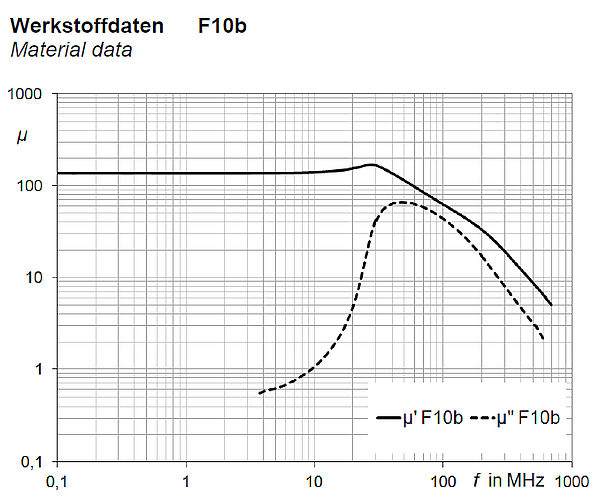

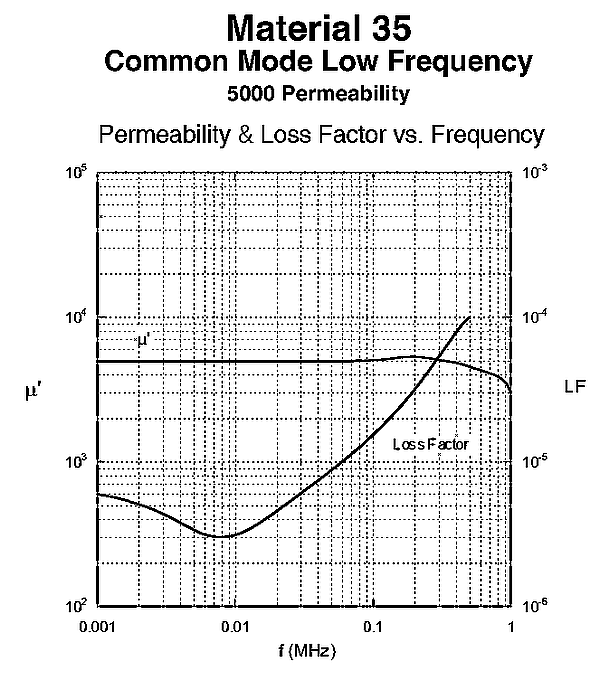

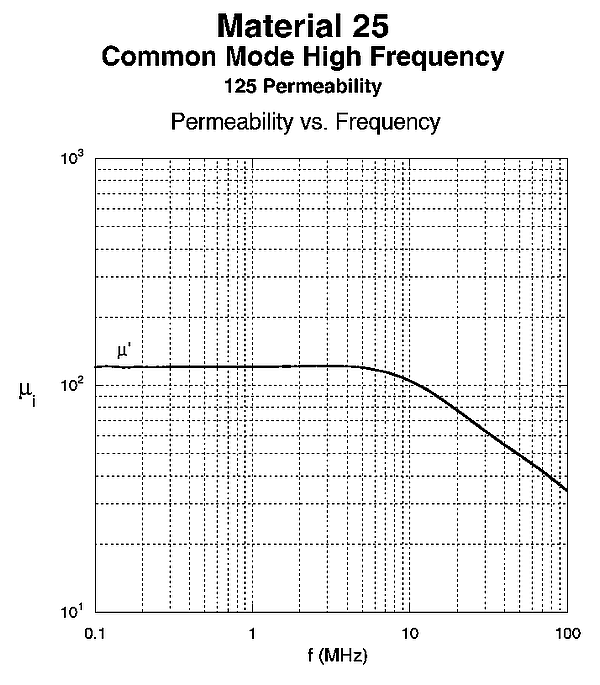

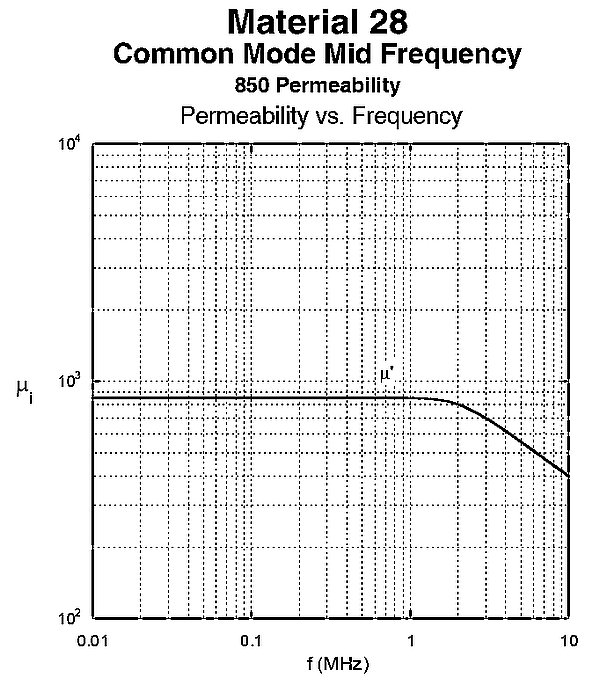

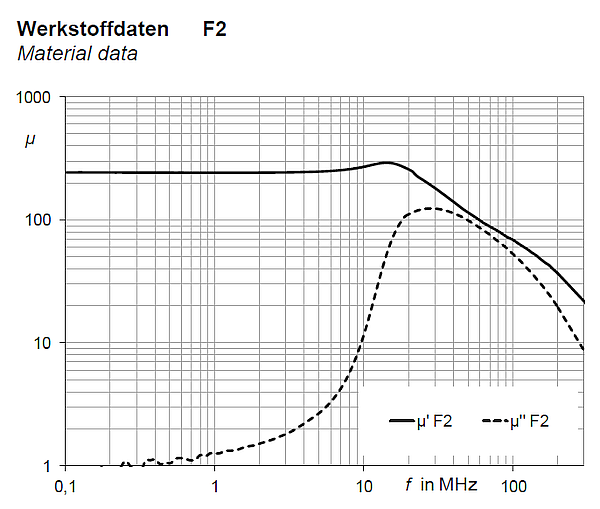

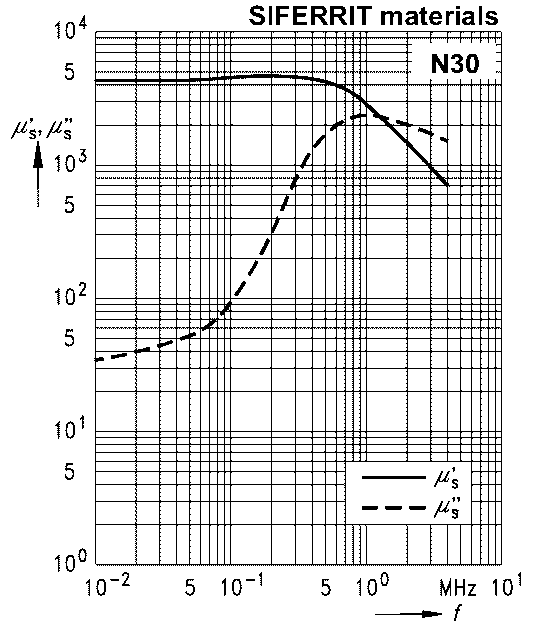

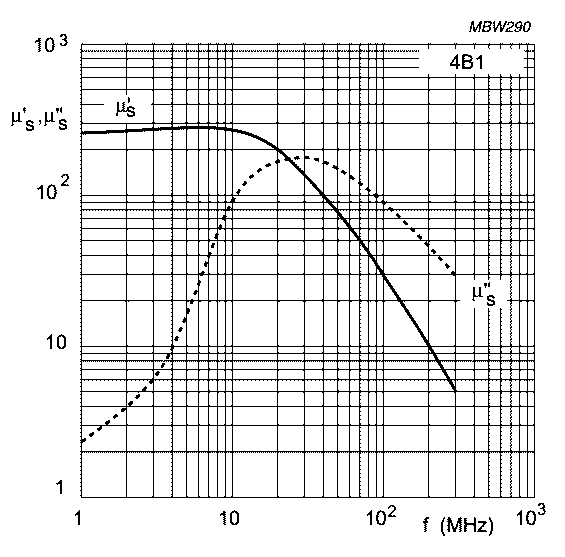

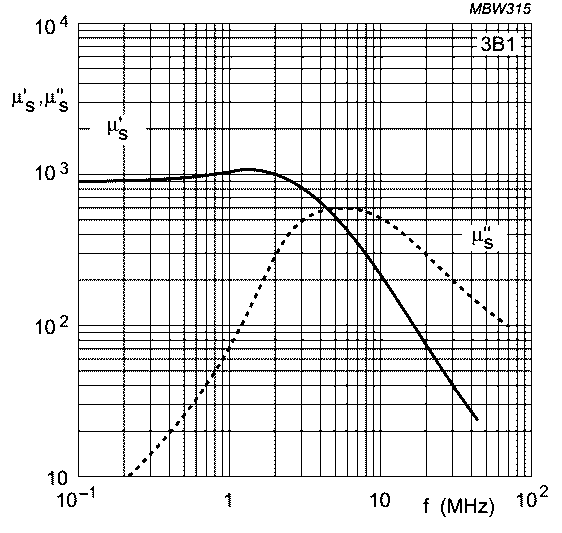

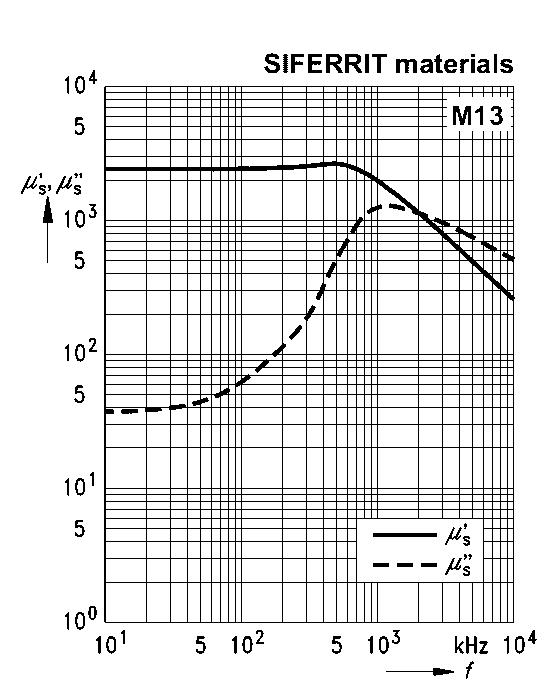

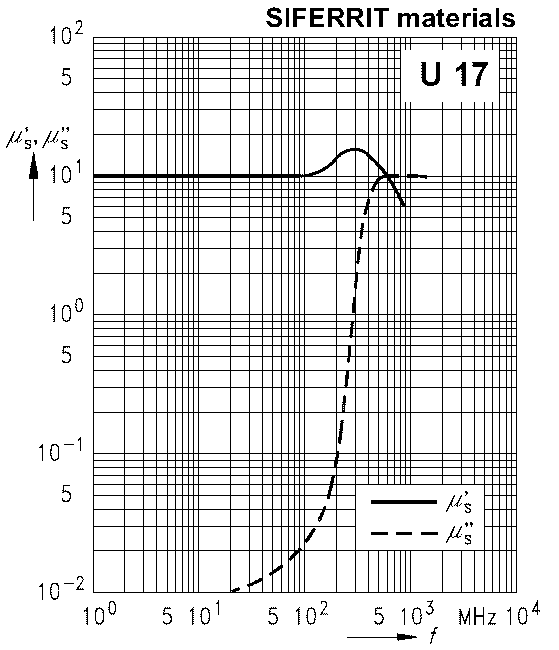

Nog meer plaatjes van materiaal o.a. typisch toegepast in neusjes? Ik heb nu alle ferriet curve plaatjes samen in 1 PDF gestopt voor makkelijker opslaan. Bekijk die curve plaatjes, of de kliks hier, samen met de fabrikanten PDF info onderaan deze pagina. ex-Philips - Ferroxcube, voor neusjes behalve de hierboven al genoemde ook 3B1 en 4B1. Andere materialen: 3C11 , 3E25 , 3S1, 3S4, 4S2 (Ter vergelijking dus, allen wel voor EMC buisjes, maar niet voor neusjes) Siemens - Matsushita, nu samen als EPCOS bij TDK, lage freq. N30 dubbele "73" waarde, alg. toepassing M13 (lijkt iets op "73") , lage VHF K1 halve "61" waarde en hoge VHF en UHF (niet meer leverbaar) U17 Bij Neosid. neusjes in 3 smaken, F08 (u=700, lijkt op "43"), F2 (u=220) en F10b (u=125, lijkt op "61") Laird - Steward, 25 vergelijk Fair-Rite "61", 28 vergelijk Fair-Rite "43", 35 vergelijk Fair-Rite "73" ALI aankopen Net zoals met OPAMPS wordt je bij ALI eveneens soms bedonderd bij de aankoop van varkensneus ferriet blokjes. Er staat niets op en ze zien er allemaal hetzelfde uit. Het minst kwalijk is wanneer er NIET vermeld wordt welk materiaal het is. Het is dan je eigen keus dit te kopen en naderhand te testen. Wel kwalijk is als er geadverteerd wordt met een bepaald (5x duurder) type, maar de zelfinductie waarde lijkt er niet eens op. Puur verzonnen data om de prijs op te voeren. Of bij een plaatje van een 14 x 14 mm blokje staat doodleuk dat het 10 mm hoog is. Standaard 14x14 is geleverd. Prima overigens. Het ergste is dat er dus een 5x hogere prijs gevraagd wordt en de materiaal types dan toch niet blijken te kloppen. Dan voel je je toch bedonderd. Het ergste: 3 totaal verschillende ferriet types in 1 zakje verkocht als (duur) type "43". Na meting blijkt het een mix AL van 2500, 1500 en 5000 te zijn. Vergelijkbaar met een Ui van ongeveer 950, 600 en 2000. Twee variaties die lijken op en toch bruikbaar zijn als "43" en 1 vergelijkbaar met "73" materiaal. (Link) Een poging om de Ri te meten, dat moet mogelijk zijn met MnZn, is mislukt. Zelfs met een Megger hoog Ohmige isolatie meter met 500V voeding is meestal niets te meten. Dus is het waarschijnlijk toch een hoog AL NiZn type, dus geen "73". Een 5x duurdere set verkocht als "61" blijkt toch weer "43" te zijn. (Link) Of een niet zo dure set verkocht als "73" blijkt ook weer "43" te zijn. (Link) scammers...................... Zelf testen Zelf testen is met een betrouwbare RCL meter (zoals de Mastech of Elektor) op 1, 10 en 100 kHz. ( zie je het inzinken al van de ZL?) Fabrieks testen zijn meestal op 10 kHz. En dan meestal met een Vector meter met N=1. Met een eigen RCL meter is sorteren met N=1 (door beide gaten 1 stevig zwart VD draadje in U-vorm) lekker snel. De uH waarde kun je 3 decimalen opschuiven en dan heb je de AL nanoHenry waarde per winding. Met kans op zeker 25% afwijking. Zelfde AL getal overigens als standaard mH/1000. Een betere meting is met N=5 met zeer dun teflon (wire-wrap) wikkeldraad. Met emaille draad schuur je de lak er te makkelijk af. Vijf windingen is ook al behoolijk vol in een 4 mm gaatje. En teflon is gladder. De gemeten uH waarde vermenigvuldig je met 4 !!! (Dit is de verhouding N kwadraad 5 = 25 met N kwadraad 10 = 100). Dan een nulletje er achter en je hebt heel nauwkeurig de AL waarde. Een AL waarde die overigens niet zoveel afwijkt van de N=1 meting. Maar je hebt nog NIET de Ui / mu, zie daarvoor iets verder bij "omreken truc".

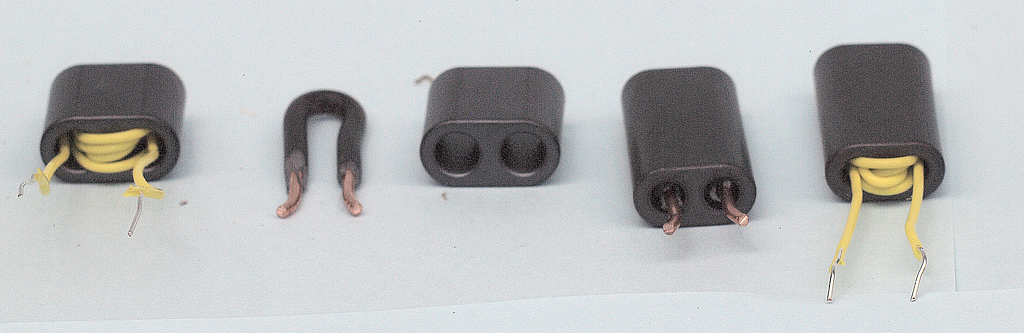

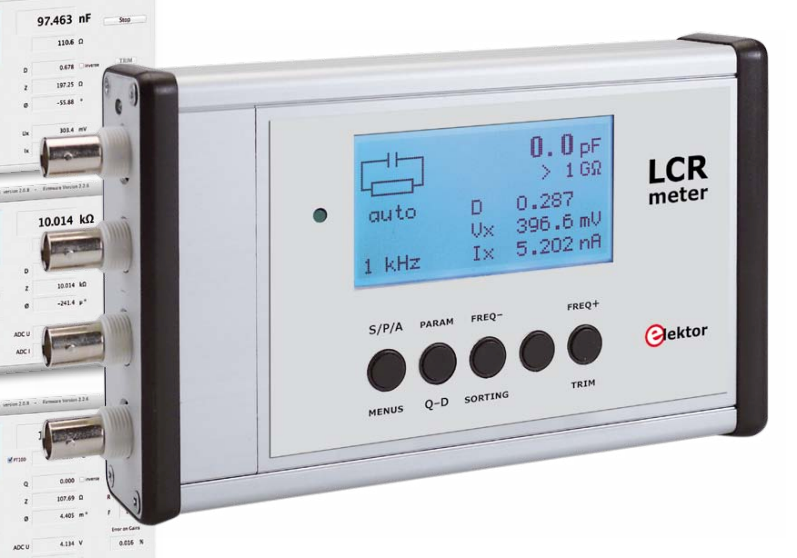

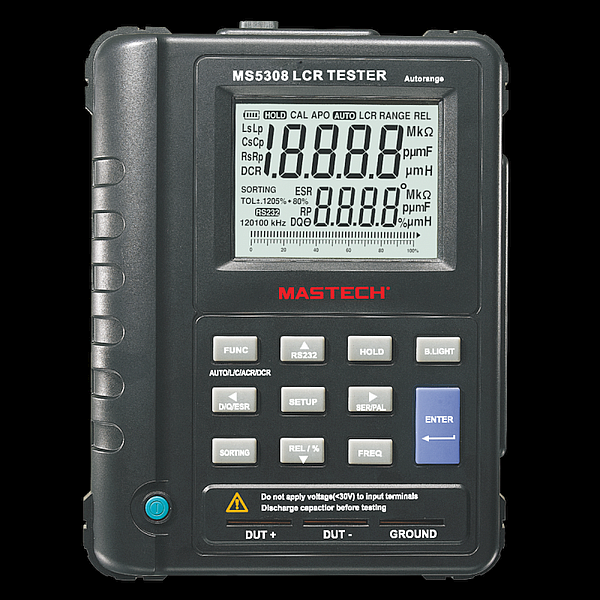

Zie plaatje hierboven. Hier zie je ook de x1 sorteer lus voor haast metingen zonder vol te wikkelen. Zie het artikel hierover van mij in meerdere talen in Elektor! In dat artikel kun je het Eureka-moment van PE1ABR nalezen, voor meer achtergrond info over een direct aanwijzende AL meter. Ook beschikbaar in PDF in de internationale Elektor versies!! UK, Frankrijk, Duitsland. Neusjes uit de oude doos Na 50 jaar impuls aankopen bij de Brabant Hallen, Apeldoorn hallen, Rosmalen hallen, Kent Electronics, BaCo en Barend Hendriksen en anderen, heb ik ook een uitgebreide test van een kilo kleine hoeveelheden, veel variatie, neusjes uit de ferriet box gedaan. Vergelijk mijn tabel waardes met wat je misschien zelf hebt liggen. Een haastige sorteer test met N=1 bij 10 of 100 kHz op een RCL meter met een stukje dik zwart massief VD draad in een UU-tje, later uitgebreider met N=5, zie hieronder. Op het web in HTML is de grote tabel pagina veel te breed, dus haal de Excel info op met deze PDF. Kun je daarin makkelijker "schuiven" en inzoomen. Productie en omreken truc Omdat bij de fabricage van de blokjes / neusjes niet zozeer gelet wordt op de AL, maar meer op de combi inzakkende ZL en oplopende ZR voor een bepaalde totale (mantelstroom-) Z, geven ze alleen in bepaalde gevallen (4C65 of "61" materiaal) de AL op. Wel wordt de Ui altijd gegeven. Door van bekende AL maten van "61" blokjes die AL waarde te delen door de Ui krijg je een "ferriet vormfactor" FF waarde die je kunt gebruiken bij andere 202 {14x14 mm = FF=2,5 tot 3,5} en 302 {14x10 mm FF=1,5} types, zoals de "43" en "73", om terug te rekenen van gemeten AL waarde naar een geschatte materiaal Ui. Voor dubbele hoogte (25 - 27 mm) neem je FF dubbel =5. Bij ex-Philips Ferroxcube noemen ze dit omreken getal bij hun ringkernen de "core factor". Zodat je een gemeten AL om kan zetten naar een redelijke Ui, dan weet je welk ferriet type je in handen hebt. |
|

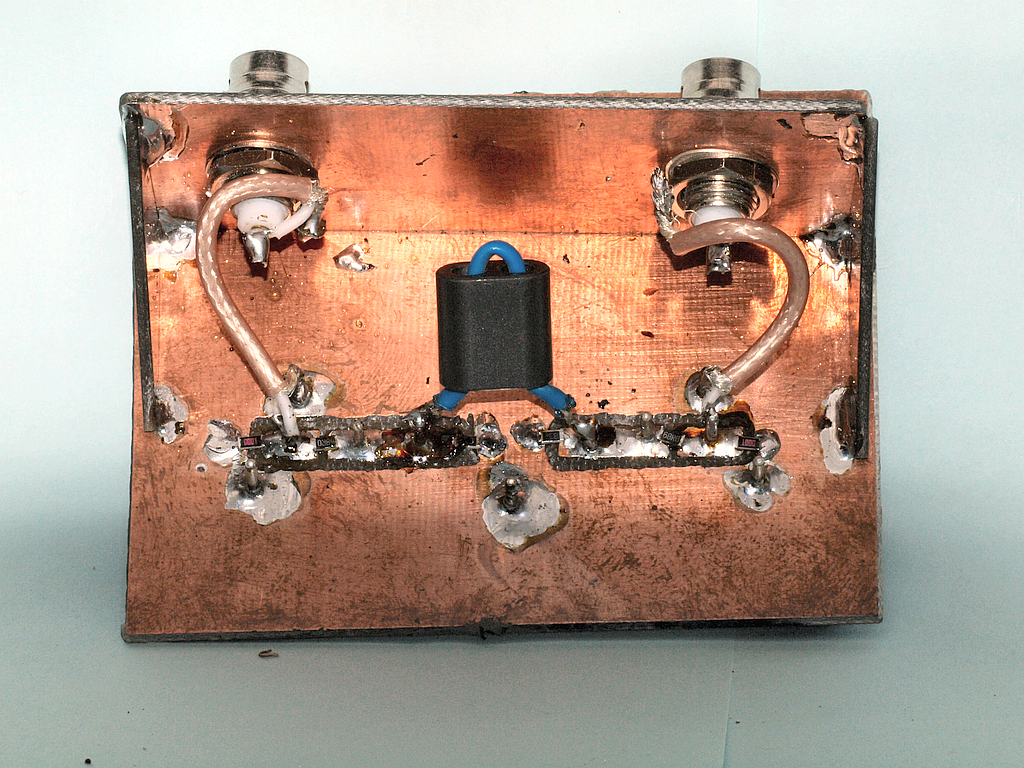

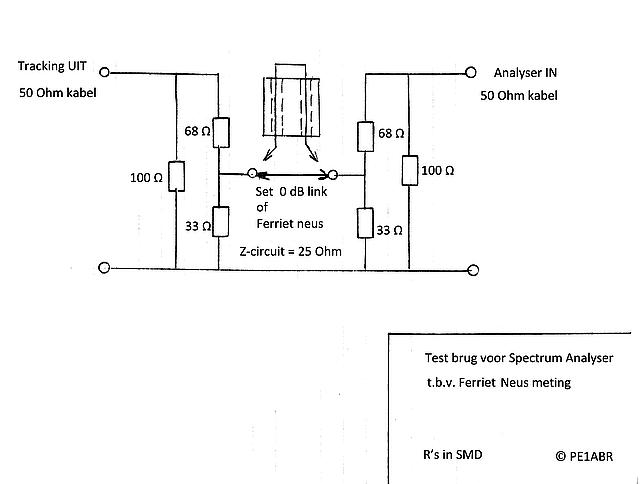

Meetmodule Om proefondervindelijk vast te stellen hoe de verzwakking verloopt (met dus ZL en ZR deel samen!) met de frequentie is een simpele meet opstelling gemaakt. Aan te sluiten op een simpele spectrum analyser met meelopende tracking generator. Om de SWR in de meetcoax-jes niet teveel te verpesten, zijn 2 aangepaste -10 dB stabilisatie netwerkjes in SMD gebruikt. Die twee aan elkaar geknoopt geeft eigenlijk nog eens 6 a 10 dB extra verzwakking. Het komt er op neer dat het signaal vanuit een 25 Ohm bron naar een 25 Ohm afsluiter gaat. Via 1 enkel of dubbel gat van het neusje. Door de lagere Z zijn para-C effecten wat minder. De Z van een enkel neusje is overigens lang zo hoog niet. Vanaf nul tot ongeveer 100 MHz werkt dit betrouwbaar, daarboven gaan parasitaire zaken ( L en C) parten spelen en oppassen met conclusies. Tot 500 MHz is het overigens wel bruikbaar. De bijbehorende grafiek is een theoretische in simulatie berekende verzwakking. Door para effecten haal je die waardes niet denk ik, getest in de praktijk met mini 100 en 200 Ohm instel potmeters op de plek van het neusje. Het instellen van de rasterlijnen en de grafiek assen was een ramp (K**) onder W10 en wat modernere Office (niet de laatste versie overigens). Na export naar oude Off97-2000 in old XLS kon ik dit WEL probleemloos bewerken in XP met Off2003. Zoals ik ruim 10 - 15 jaar terug gewend was voor de vele ferriet testen. |
 Zie je de 6 SMD weerstandjes? klik om in te zoomen grafiek
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
