Omdat zeker voor VLF een kwart golf antenne nogal onpraktisch is (veel te lang....) is een sterk verkorte versie met grote capacitieve top meer algemeen. Vanwege de vorm de Paraplu-antenne genoemd. Mooie Wiki van gevonden.
Antenne in resonantie gebracht met een grote serie-L. Daardoor extreem smalbandig, tot wel slechts 100 Hz. Om de HF retour stroom verliezen laag te houden is een enorm aardnet noodzakelijk, 10-tallen tot 100-den kilometer kabel is noodzakelijk.
Een alternatief voor de paraplu is de vallei-overspannings antenne om een grote C naar aarde te krijgen met kilometers antennedraad, zoals bijv. de Malabar antenne (zie hieronder) of die bij Jim Creek in de USA. Als het even kan is ook hier een aardnet noodzakelijk.
Er is zelfs een MG zender (Portofino) die dit principe toepast.
Wiki SAQ
Maps
Uitgebreide UK Wiki. Langdraad antenne systeem met enig richteffect (naar USA).
Wiki R.K.
Wiki R.M.
Maps
Zie ook het tegenstation Radio Malabar. Vallei-overspanning antenne met enig richteffect
Wiki
DECCA
Foto
Spoel hokje
Foto
mastvoet
Het was juli/augustus 1993. Mooi weer om weer eens op zendpaaltjes (vossen-)jacht te gaan. In Zeeuws Vlaanderen en België. Het VLF (EMC !) peilraam ging ook mee (afstembaar in 12 bereiken tussen 22 kHz - 160 kHz) O.a. op jacht naar een DECCA paal in Zeeuws Vlaanderen.
Na een peil op 126 kHz op een kale en open plek ten westen van Sas van Gent (in België) en eentje op een stille lege plek ten oosten, was het snel duidelijk. Op de ene logging op het web staat Sas van Gent (in België!!!!), op de andere Westdorpe in NL. Het was uiteindelijk nog een stukje verder oostelijk.
Duo zend freq. was 126,825 kHz en ook 115,5517 kHz. Decca keten 2E, zender C-Groen.
Uit de Decca link hierboven: Het zendvermogen werd gestandaardiseerd op 2-2,5 kW per station.

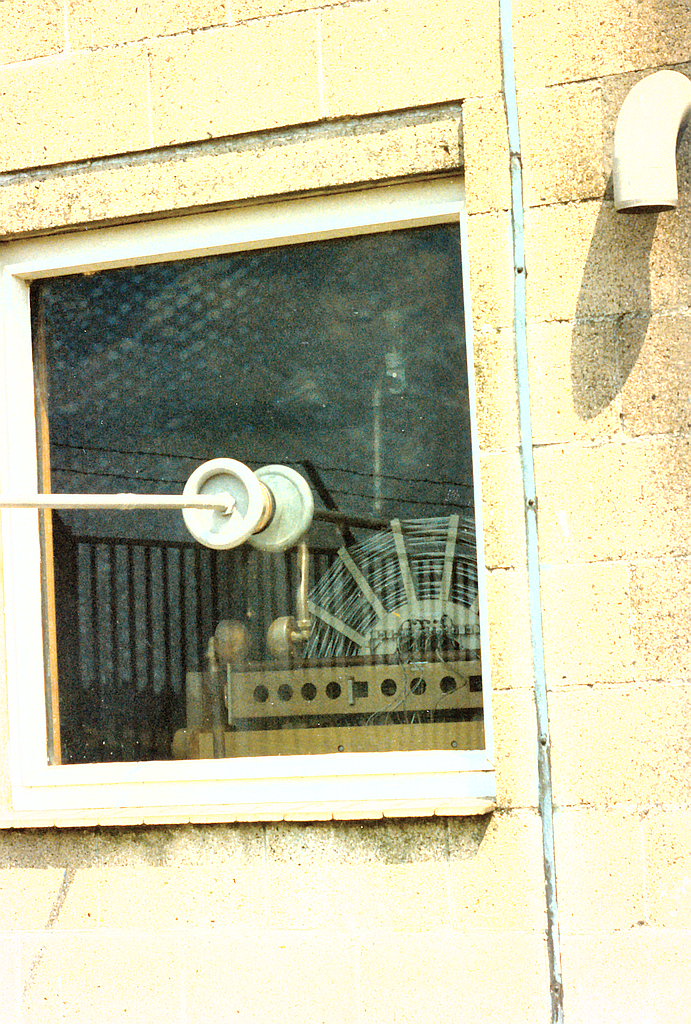

Foto-1 geeft een blik door het raam in het schijfspoel hokje. Wat verfletst zodat je die schijfspoel beter ziet, resonant dus op TWEE frequenties. Je ziet ook de twee halve knetter bollen om bliksem af te leiden.

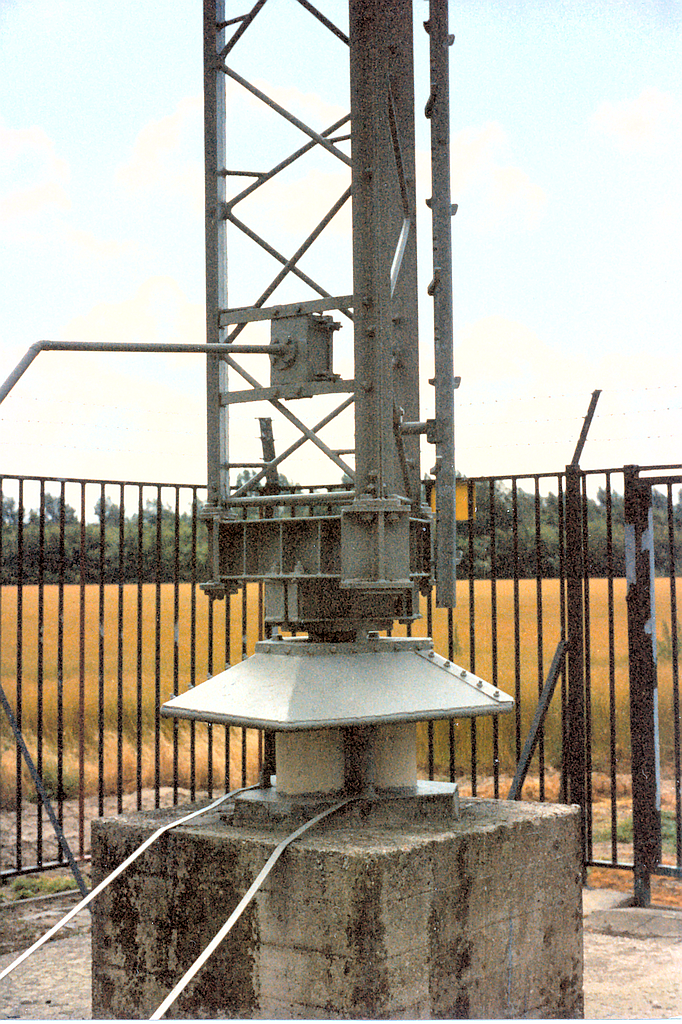

Foto-2 is de geisoleerde mastvoet met een stevig porseleinen isolatie blok. En een paar aard strippen en de mast voedings staaf.
Niet in beeld is de enorme capacitieve paraplu om in resonantie te komen.
Deze zender gaf dus een "dwars" signaal af voor de Westerschelde en Zeeuwse kust. In de lengte richting stond een controle zender in de UK en een hoofd zender op een militair terrein in Gilze Rijen. Niet waar dus, ik vond hem op een ander dichtbij militair terrein in de bossen van Chaam. Munitie bunkers? Veel prikkeldraad en geweer borden....... Oprotten hier.
Wiki NL
Maps
4 masten
Maps
2 Loops

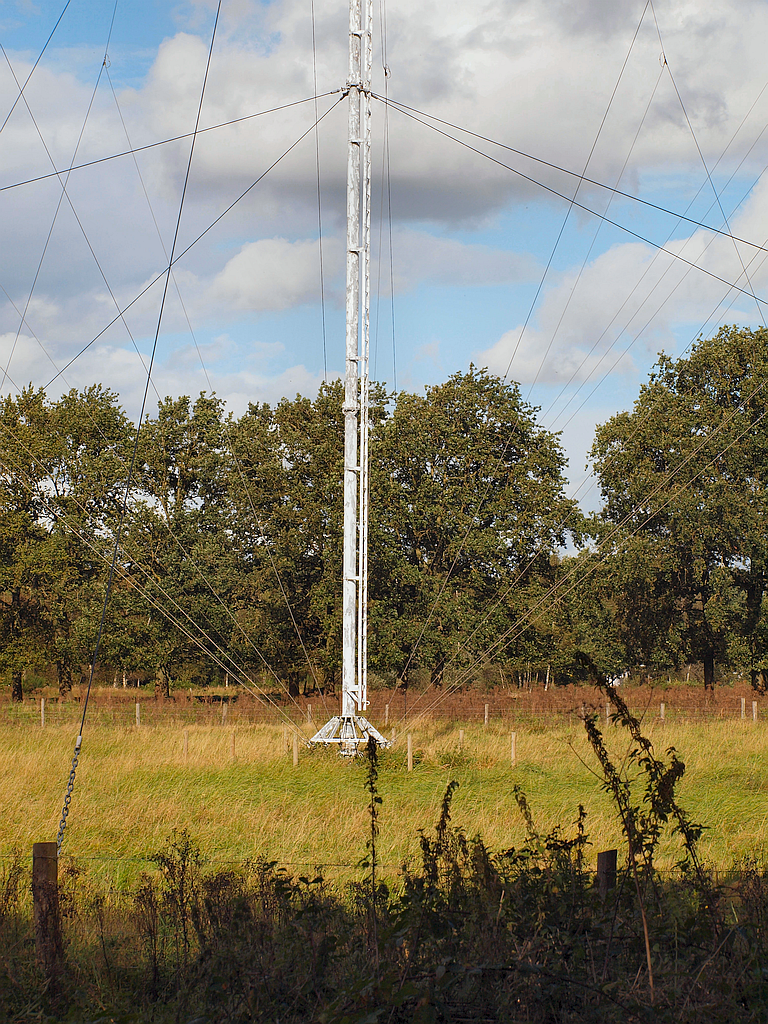

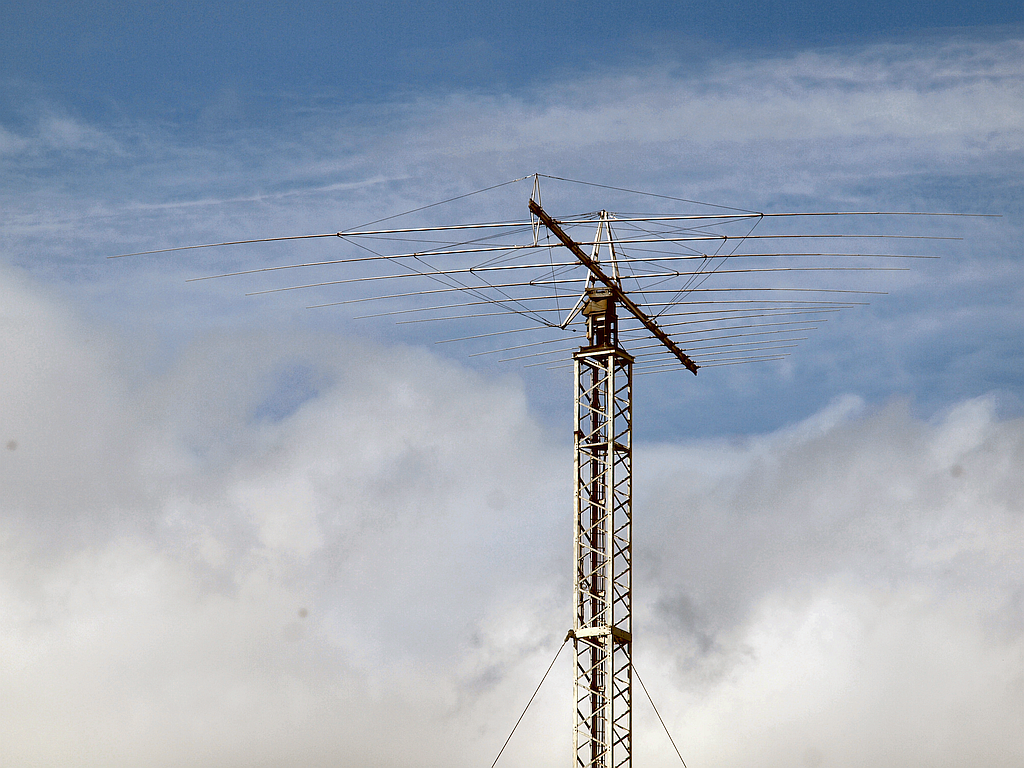

Ook vele variaties van antennes voor de kortegolf toepassing, zoals T-antenne (dipool?), klaverblad breedband dipool en diskcone (voet) . Zelfs meerdere magnetische loops en een draaibare log-periode gezien.
100 jaar terug net zo'n station als Kootwijk. Nu in gebruik als verzamel antenne park voor defensie. Restant Middelkerke staat hier nu ook. Hier stonden ook, in een afgebroken oude VLF mast, de antennes van de BRT TV zender op VHF kanaal-2
Momenteel voor lagere frequenties o.a. 4 hoge masten van 121 meter, met een draad 4-kant er tussen. Rhombic? Loop?

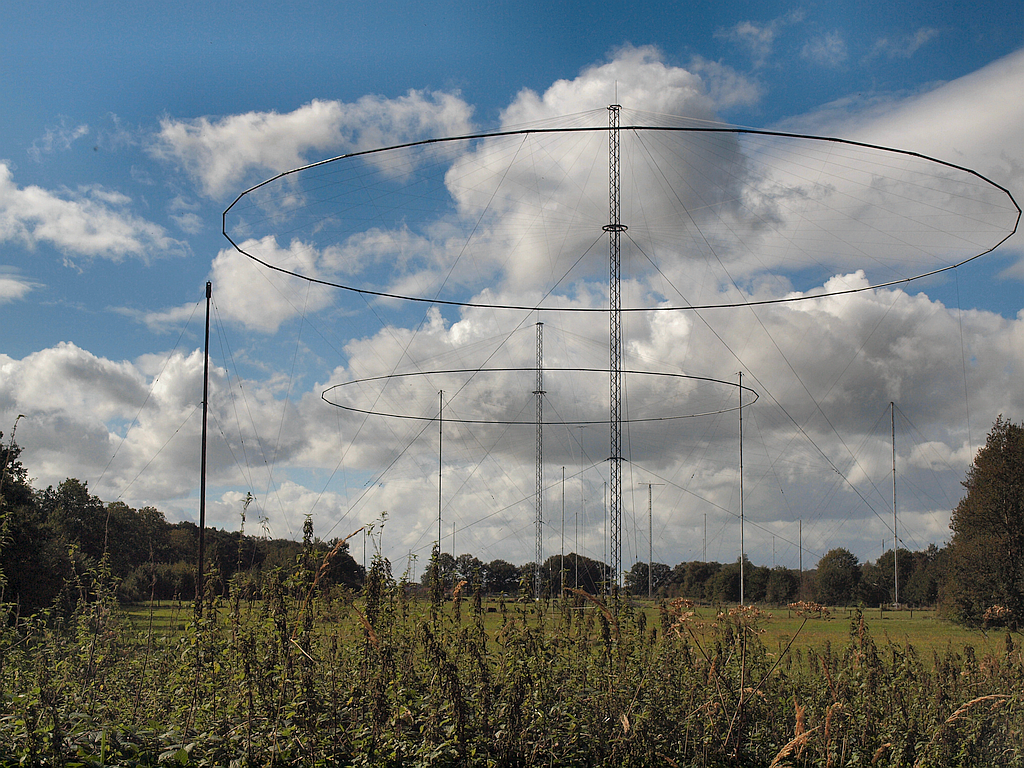

In Maps een blik van boven op die 4 rood-wit geschilderde masten en op de 2 Loops.

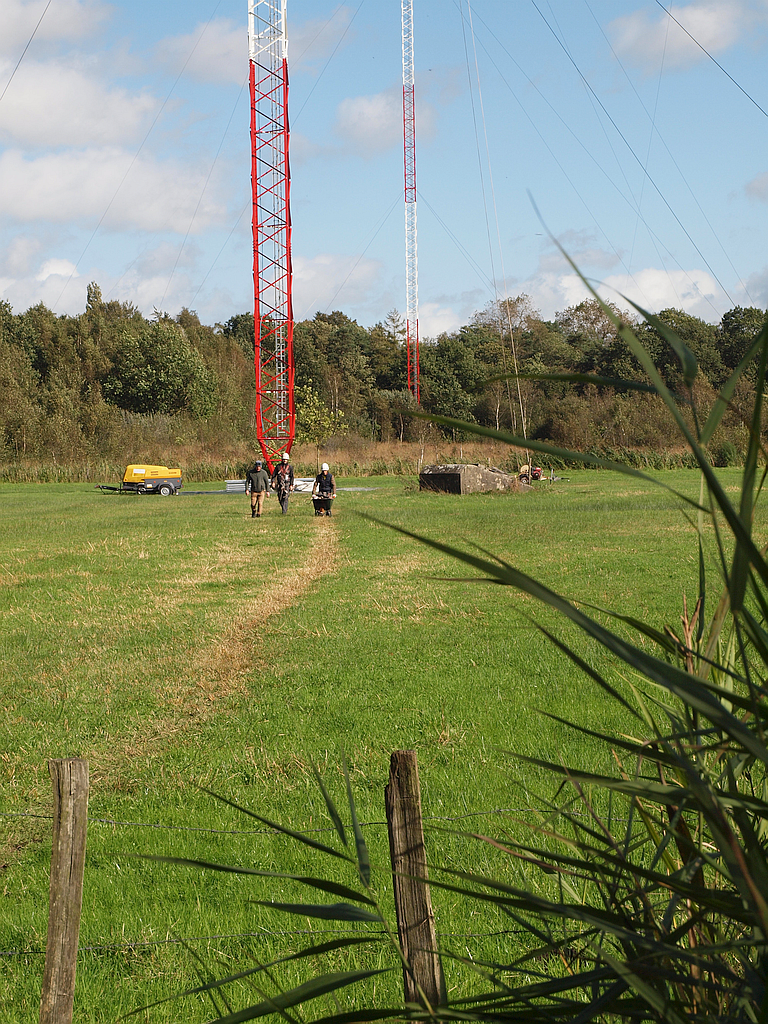

Toen ik er rondliep in okt-2021 werden ze net geschilderd , door een ploeg Oostblokkers die ik nog even sprak. Ook de TV mast Egem kreeg nog een beurt.
Hele omgeving is òf geblurred, òf Streetview is volledig geblokkeerd. Lekker hoor.... Ik heb zelf nog een aantal eigen foto's. Zie o.a. enkele links hierboven.
Wiki NL
Maps
FM-TV paal
TV paal UHF Egem.
Een tiental kilometer zuidelijker van Ruiselede staat de vervangende VHF-UHF TV mast Egem
Een "beest" van een zendpaal.
Een nog zwaardere mast in Waver voor de RTBF (Franse) programma's is door torsie tijdens een storm in 1983 ingestort. Geen RTBF signaal meer alhier. Parallel aan de ingestorte slanke mast waren meerdere verticale spankabels op afstand houders, maar dat mocht dus niet baten.....
Oorzaak waarschijnlijk het steeds uitbreiden van de "lichte" mast met meer / (top-)zwaardere FM en VHF/UHF TV-antennes.
Wiki DE
Wiki UK
Maps
Geblokkeerd in Maps, ook hier de straat locaties weggehaald. Dan maar uit de verte.
Wiki DE
Wiki UK
Maps west
Maps oost
Maps zowel oost als west kant link.
Wiki Goliath DE
Wiki Goliath UK
Wiki Vileyka DE
Wiki Vileyka UK
Maps Vileyka
Maps Nizhny
luchtfoto
Maps Nizhny
landweg
Nizhny Goliath
Foto site
Vileyka Belarus is waarschijnlijk een kopie uit 1964 van de (Duitse) Goliath installatie uit nazi Duitsland. De antennes zijn identiek en zelfs 100 meter hoger.
De Goliiath installatie zelf, die door de Russen gestolen is in 1945, is voorzichtig gesloopt en rond 1950 weer opgebouwd ten oosten van Moskou in Nizhny Novgorod (tussen de Oka en de Wolga) als RJH90.
Antenne power 1000kWatt, dat gaf een voetpunt spanning van 300kiloVolt aan HF. Daarmee was deze installatie destijds (1943) de krachtigste VLF zender ter wereld.
De Duitse antenne masten zijn niet gedemonteerd, maar waarschijnlijk opgeblazen. Dit goed werkende Goliath systeem is een voorbeeld geweest voor vele latere stations, zoals Vileyka in Belarus.
Eerste Maps link is een luchtfoto van Vileyka Belarus (Streetview werkt daar niet, HI !)
Let op de schaduwlijnen van de hoge masten.
De antenne masten van de echte Goliath zijn vanaf een Russisch landweggetje wel te zien.
Let op de Maps van boven, let op de naam !!!! Ze doen er niet geheimzinnig over, het station heet nog steeds Goliath. Let ook hier op de schaduwlijnen van de hoge masten.
Wiki NL
Wiki UK
Maps lucht
buurt foto
Wiki WWVB VLF
Wiki WWV
Maps lucht
geen Streetview in de buurt, dus luchtfoto Fort Collins.
Aan de USA oostkust is dit signaal overigens zo zwak dat de zender MSF uit de UK (Anthorn Radio Station), ook werkend op 60 kHz, storend kan zijn.
Op deze Fort Collins locatie staan ook de vele kortegolf zenders van WWV en de meerdere zendantennes voor 2.5, 5, 10, 15, 20, en 25 MHz tijdsignalen. Door in te zoomen op de pizza punt rechtsboven zie je meerdere cirkels, dat zijn de kortegolf antenne locaties.
Op Kauai, Hawaii staan er overigens ook voor WWVH.
Wiki UK
UK; Rugby Radio Station GBR 16 , 19, 19,6 kHz, tijdsein MSF 60 kHz
Gedeeltelijk opgeblazen in 2004
storing van de 16 kHz VLF zender was blijkbaar aanzienlijk. De Manor studio van Richard Branson (Virgin Records), waar Mike Oldfield opnames maakte, was niet te ver weg (60 km). In de "stille" begin minuut van Tubular Bells, in de echte 44 kHz CD audio of direct in WAV van LP, zeker NIET in de MP3, zijn rond de 16 kHz in een audio waterval software weergave de roepletters GBR in morse te zien. Een gitaar oppik element als antenne dus. Of direct "inspraak" in het mengpaneel of echo kamer?
Wiki UK
Wiki MSF
Maps
Anthorn Radio Station GQD 19, 19,6 kHz, MSF 60 kHz
Wiki UK
Nu volledig in verval, zie de Wiki pagina, "left to rot" volgens BBC News.
Wiki UK
Maps
HWU zenders werken op 18.3 kHz, 20.9 kHz en 21.7 kHz
In Maps en Streetview zo goed mogelijk "geblurred" om onzichtbaar te blijven. Maps link naar een landweggetje paar kilometer verder.
Tussen de wegen D15 en D27:
1 centrale mast van 357 meter, plus 6 van 310 en nog eens 6 van 270 meter. Het mag wat kosten........
Wiki UK
Wiki FR
Maps
Geopend op 9 januari 1921. Toen het sterkste station ter wereld.
Gebruikte 2x 500 kWatt Alexanderson generator en ook nog 2x een 250 kW model.
Satelliet beeld en hele omgeving volledig geblurred.
Wiki UK
Call ICV, werkte op 20.27 kHz en 20.76 kHz
Wiki UK
Maps
Locatie in Maine, uiterste NO van de USA
Maps lucht foto van de masten en zender gebouw.
Wiki UK
Maps
Locatie in Oso, Washington. in het uiterste NW van de USA
Maps lucht foto van de rij rode masten en zender gebouw.
Wiki UK
Maps
Maps lucht foto van de masten en zender gebouw.
Wiki UK
Gedeeltelijk gesloopt.
Wiki UK
Wiki UK
Na WO-II gebruikt door de USA
De machinehal was een goed gelijkende kopie van Kootwijk, zelfs een zelfde type HF generator van AEG Telefunken.
Gesloopt, maar veel apparatuur staat in de buurt in een goed gelijkende herdenkingshal.
Wiki UK
X
Wiki UK
X
Wiki UK
X
Wiki UK
X
Lijkt grotendeels gesloopt in Maps. Rest nog enkele vierkanten op palen waar de open coax door ondersteund werd.
Wiki NL
park 1
Junglinster
reserve
park 2
Beidweiler
Maps
park 1
Maps
park 2
gestart op 252 kHz ??, later 234 kHz, 200 kW
na 1952 ook op MG: 1440 kHz, 2x 600 kWatt
locatie1: Junglinster (nu reserve)
locatie2: Beidweiler Longwave Transmitter, 234 kHz, 1400 tot 2000 kWatt
Wiki UK
Maps
Na upgrade naar een duo-mast van 2x 350 meter, kon de power die eerder verhoogd was naar 2000 kWatt weer terug naar 800 kWatt of minder..
Wiki UK
Maps LG
Maps MG
Wanneer alle zenders tegelijk parallel aangezet zouden worden zou dat 3000 kWatt power geven.
Er is ook een middengolf systeem met 5 fase (richting) omschakelbare masten. Werkend op 1467 kHz. Power 1000kWatt
Wiki NL
Wiki UK
Maps
In Maps kun je 3 schaduwlijntjes zien van de antennes. Het is een directionele antenne bestaande uit drie getuide masten van elk 380 meter hoogte
geen Wiki
Maps
de masten staan er nog in Maps
335 meter enkele mast, 750 / 1500 kWatt
geen Wiki
Maps
de masten staan er nog in Maps,
3 masten in fase 357 meter, 2000 kWatt
Wiki D
Wiki B
Wiki W
Op dezelfde frequentie in een synchronised group:
Burghead Transmitting Station, 50 kW
en
Westerglen transmitting station, 50 kW
Wiki
AM Radio
Wiki
Mast
Zendmast ondertussen opgeblazen op 27 July 2023
Wiki ingestort
Wiki nieuw
Maps
Voor maximale zendbereik (hele wereld was de bedoeling) was de hoogte een halve golf paal ( 0,5x 1332 meter) met 120 kiloVolt voet-voeding. De voet isolator was 2 meter hoog. Tx was 2x 1 MegaWatt Brown-Bovery parallel.
De ontvangst was prima tot in USA en Canada.
De zendmast is ingestort op 8 augustus 1991 door wanbeheer en onkunde in het onderhoud. De anti roest verf was op. En toen? Er was te weinig geld en waarschijnlijk kon niemand het iets schelen onder het toenmalige bewind.
Na deze ramp is er in 1999 een normale mast gebouwd bij Solec Kujawski. 2x 330 meter, met top-voeding?? 1000/ 700 kWatt
Kijk in de Wiki naar de foto van de "open lucht coax". Bij Europe 1 zag ik daar "vierkanten" restanten van.
Bij het nieuwe station was helaas ook onkunde of onvoorzichtigheid................... technicus ontploft?
Wiki
Maps
Radio Satelor, Brasov, Roemenie , meerdere masten, 250 m, 153 kHz, 200 kWatt
